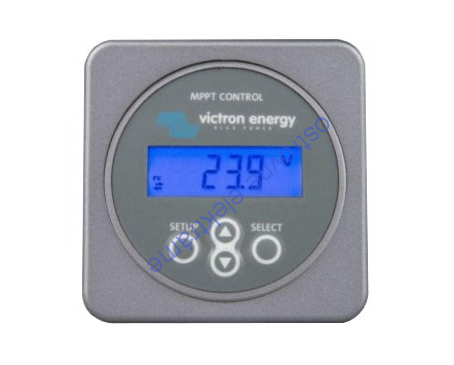

Na modro podsvietený digitálny displej k Victron BlueSolar MPPT regulátorom pre sledovanie aktuálnych prevádzkových hodnôt, zobrazovanie histórie a nastavovanie prevádzkových parametrov regulátorov. Je určený pre všetky Victron BlueSolar  MPPT regulátory s VE.Direct protokolom so štvorpinovým portom s výnimkou staršieho modelu MPPT 70/15 (už sa nevyrába). Displej nie je určený pre veľké Victron BlueSolar MPPT regulátory 150/70 a 150/85 (iný komunikačný protokol, displej súčasťou regulátora).



Zobrazované aktuálne hodnoty: výkon panelov (W), napätie panelov (V), solárne zisky daného dňa (kWh), hlásenie chyby (ak nejaká je), fáza dobíjania batérie, prúd do batérie (A), napätie batérie (V), stav DC výstupu z regulátora pre napájanie DC spotrebičov-zapnuté/vypnuté (ak je), prúd odoberaný DC spotrebičmi (A, ak je).



Zobrazované historické údaje deň po dni za posledných 30 dní: solárne zisky (kWh), maximálny dosiahnutý výkon na paneloch (W), maximálne dosiahnuté napätie na paneloch (V), maximálny dosiahnutý prúd do batérie (A), maximálne dosiahnuté napätie na batérii (V), minimálne dosiahnuté napätie na batérii (V), doba trvania rýchlej fázy dobíjania v hodinách (BULK), doba trvania absorpčnej fázy dobíjania v hodinách (ABSORPTION), doba trvania udržiavacej  fázy dobíjania v hodinách (FLOAT) a posledné 4 hlásenia chyby.



Zobrazované historické údaje od začiatku fungovania alebo resetu: celkové solárne zisky od začiatku merania (kWh), doposiaľ maximálne namerané napätie z panelov (V), doposiaľ maximálne namerané napätie na batérii (V), doposiaľ minimálne namerané napätie na batérii (V, u firmwarovej verzie regulátora 1.17 a vyššej), posledné 4 hlásenia chyby.



Pomocou displeja je možné regulátor parametrovo nastavovať: povolenie/nepovolenie parametrového nastavovania regulátora (ochrana proti náhodnému alebo nepovolenému prenastaveniu regulátora), pracovné napätie batérie (ak nie je určené automaticky), typ batérie, maximálny povolený nabíjací prúd (A), maximálna kontinuálna doba trvania rýchlej fázy nabíjania (BULK), maximálna kontinuálna doba trvania absorpčnej fázy nabíjania (ABSORPTION), napätie na batérii pre prechod do absorpčnej fázy dobíjania (ABSORPTION), napätie na batérii pre prechod do udržiavacej fázy dobíjania (FLOAT), pracovný režim DC výstupu (ak je), vymazanie historických údajov, uvedenie do továrňového nastavenia, nastavenie intenzity podsvietenia MPPT displeja, aktivácia  trvalého zapnutia podsvietenia MPPT displeja, rýchlosť zmeny zobrazovaných údajov na MPPT displeji. Ďalej je zobrazovaná firmwarová verzia a výrobné číslo regulátora aj samotného MPPT displeja.



Staršie už zakúpené MPPT regulátory nemusia ponúkať plný rozsah funkcií uvedených vyššie (predovšetkým s firmwarovou verziou 1.15 a menej). Riešením môže byť aktualizácia firmwaru. Plný rozsah funkcií je pri minimálnej firmwarovej verzii MPPT regulátora 1,17, ktorou disponujú všetky novo zakúpené MPPT regulátory.



Displej je napájaný primárne VE.Direct káblom napojeným na solárny MPPT regulátor. Druhou možnosťou je napojiť displej priamo na batériu káblom 2 x 1,5 mm2 a pojstkou o celkovej dĺžke 1,5 m (súčasťou dodávky displeja). Tento kábel sa použije hlavne v situácii, kedy je na MPPT regulátore nastavený režim nočného uspávania, kedy nie je aktívny a nenapája ani displej.



Displej je určený pre zapustenie do steny alebo iného povrchu (napr. elektrokrabice, palubnej dosky). Ak je inštalačný prístup zo zadnej strany displeja, nemusí sa inštalovať čelný štvorcový kryt displeja. Displej je zozadu prikotvený šróbovacou objímkou. Ak nie je inštalačný prístup zozadu, štvorcový čelný kryt fixuje displej na stene.



Napájacie napätie: 6,5 -95 V DC (káblom priamo z batérie) alebo 5 V (káblom napojeným z regulátora)

Vlastná spotreba energie: menej než 4 mA (nepodsvietený displej)

Rozsah prevádzkových teplôt: -20 až + 50 °C

Priemer zariadenia: 63 mm

Rozmery čelného štvorcového kotviaceho krytu: 69 x 69 mm

Priemer otvoru pre zapustenie displeja: 52 mm

Hĺbka displeja: 31 mm
