Do kategórie našich hybridných fve sme zaradili nové zariadenie. Ide o zariadenie do trvalej prevádzky v rodinnom dome, alebo malej firme, schopné napájať celý objekt. Súčasťou zariadenia je výkonný menič/nabíjač MultiPlus 48V/5000VA, ktorý zabezpečuje bezproblémové napájanie celého objektu. V súprave sa používa hybridný menič, ktorý prednostne využíva energiu z panelov a podľa potreby pri nedostatku výkonu si doplní chýbajúcu energiu zo siete. Treba zdôrazniť, že tento menič nedodáva prebytočnú energiu do siete. Voči sieti sa správa ako spotrebič, teda na jeho použitie a pripojenie k sieti nie je potrebné povolenie od rozvodných závodov. Hybridný menič využíva sieť ako záložný zdroj energie, preto je schopný dodávať energiu aj pre energeticky náročnejšie spotrebiče. Okrem meniča zariadenie obsahuje výkonný regulátor nabíjania akumulátora a výkonné energetické úložisko, zložené z 16 ks LiFePO4 článkov s napätím 3,2 V a kapacitou 160 Ah. Úložisko je schopné uskladniť až 8,192 kVAh elektrickej energie, čo je dostatočné množstvo energie na napájanie bežného domu. Zariadenie tiež vybavené nevyhnutnými bezpečnostnými prvkami, ako sú ističe, tavné poistky a prepäťová ochrana. Nechýba ani multifunkčný monitor stavu batérie. Toto zariadenie oproti predošlým obsahuje aj 2 výkonné DC/DC meniče, zabezpečujúce dodávku energie s napätím 12V.

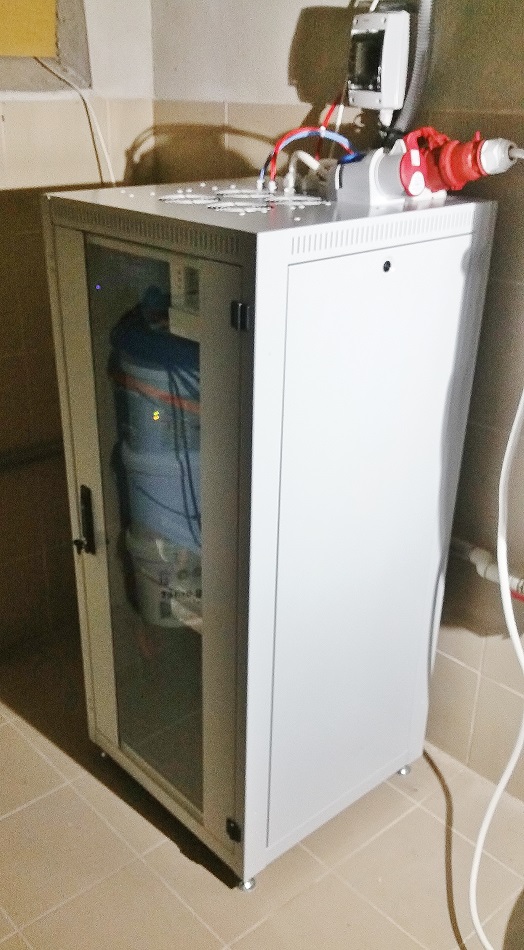

   Zariadenie sme vybavili aj systémom 1f/3f, umožňujúcim predanie napájania domu pri zvýšenom odbere nad 5000 VA rozvodnej sieti. Zariadenie pripájame k domu za hlavným ističom domu, alebo na vybrané okruhy. Po pripojení zariadenia k domu prevezme napájanie celého objektu menič a svoju energiu distribuuje do všetkých svetelných i zásuvkových okruhov, ku ktorým je pripojený. Všetky tieto okruhy sú na začiatku napájané z jeden fázy meniča. Pri narastajúcom dopyte po energii menič sleduje veľkosť odberu. Po prekročení jeho maximálneho výkonu, prepne menič napájanie domu na 3f rozvodnú sieť. Po nastavenom časovom intervale /najčastejšie 15 min/ skontroluje menič, či je odber domu stále vyšší, ako je jeho maximálny výkon. Pokiaľ požadovaný výkon klesol pod 5000 VA, prevezme si menič napájanie domu na seba. Keď však zistí, že zvýšený dopyt po energii naďalej trvá, prenechá menič napájanie rozvodnej 3F sieti na ďalší nastavený čas. takto zariadenie samo optimalizuje využívanie vlastnej elektrickej energie. Pomocou prepínača možno zrušiť automatizovaný režim a pripojiť dom trvale k rozvodnej sieti. Toto sa využíva pri občasnom používaní 3f spotrebičov, ako je napr. miešačka, cirkulárka a pod.

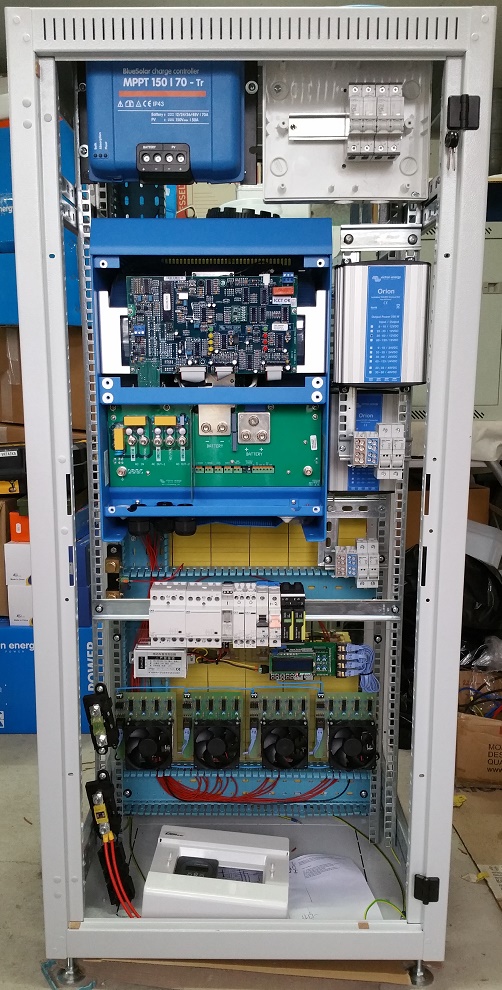

Zariadenie obsahuje nasledujúce komponenty :

12 - 18 x Fotovoltaický panel 250Wp/30V

1 x hliníková konštrukcia na montáž panelov na strechu /pri objednávaní treba spresniť typ strechy a krytiny/

1 x MPPT regulátor nabíjania 150/60 - 100

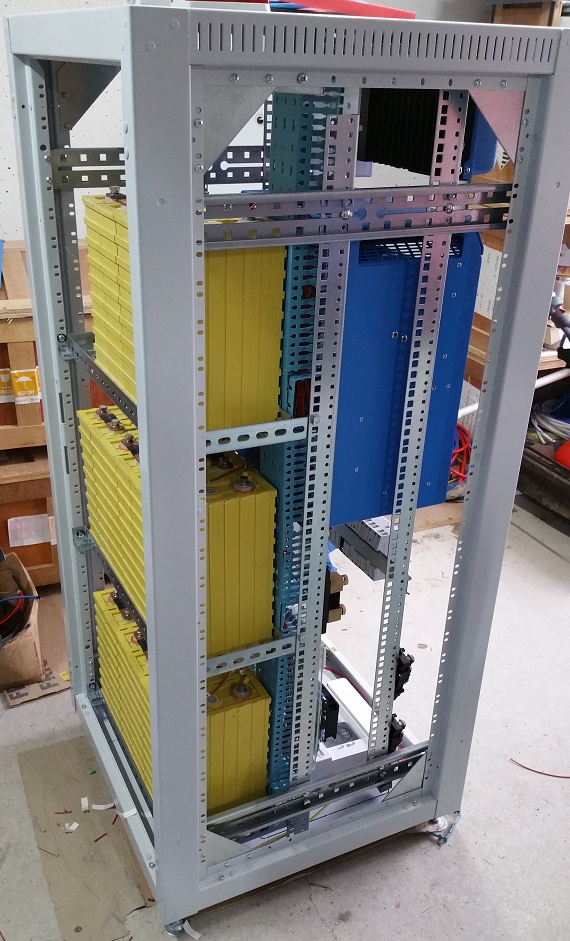

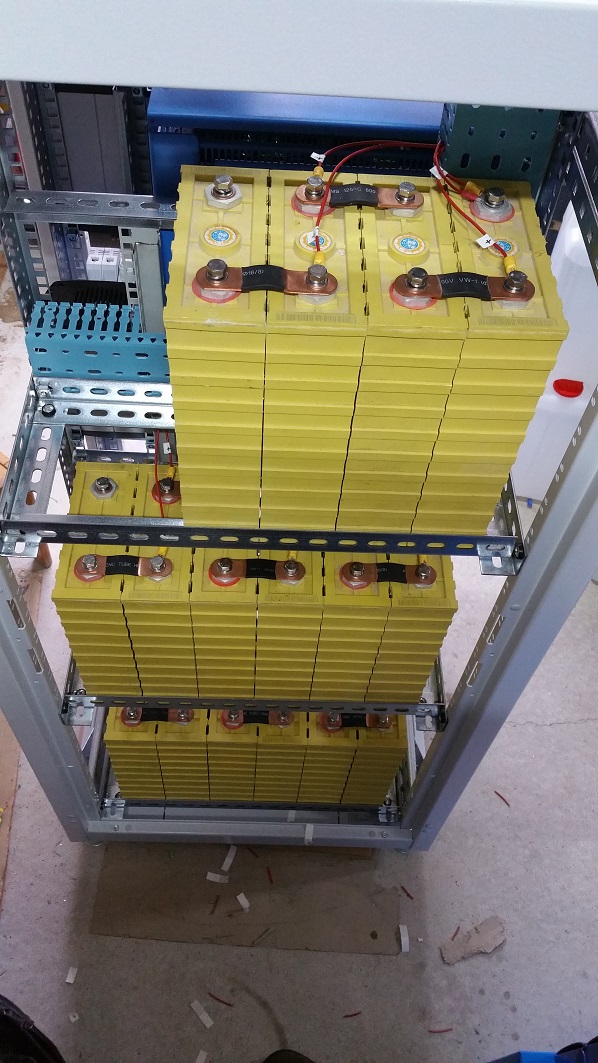

1 x LiFePO4 akumulátor, zložený z 16 článkov, s výsledným napätím  48V/160Ah - 8192 VAh. Možno však zvýšiť. Cena zariadenia sa potom upraví podľa typu akumulátora.

1 x Menič/Nabíjač  Victron Energy Multiplus C 48V/5000 VA/ pri objednávke možno alternatívne zvoliť menič 8000 VA. Taktiež možno zvoliť menič s napätím 48V/

1x Dvojpólový poistný odpojovač panelov 63 A

1 x Ištalačný rozvádzač na montáž jednotlivých komponentov

2 x pár vodičov 70 mm2 a 35 mm2 v dĺžke 2,5 m na pripojenie akumulátora a regulátora nabíjania

1 x pár vodičov na pripojenie panelov

potrebný elektroinštalačný materiál

Zariadenie na zmenu režimu prevádzky 1F/3F

Za príplatok môže byť zariadenie doplnené o ohrievač úžitkovej vody s dvoma výhrevnými špirálami 1 x AC 2000 W a 1 x DC 2000 W /v našej dodávke zákazníkovi ohrievač nebol/

V cene zariadenia je obhliadka miesta určeného pre montáž, návrh konkrétneho systému, spracovanie potrebnej dokumentácie /projektu/ doprava materiálu na miesto určenia, samotná montáž, pripojenie zariadenia do domového rozvodu a revízia elektrického zariadenia. Po montáži nasleduje zaškolenie a inštruktáž. Odovzdaním zariadenia naša starostlivosť o zákazníka nekončí. Nasleduje mesačná skúšobná prevádzka, v priebehu ktorej sa zariadenie testuje a v prípade vzniku závad sa tieto odstránia. Až potom začína plnohodnotná prevádzka, ktorú si už riadi zákazník sám. Naďalej však zostávame s užívateľom v kontakte, poskytujeme mu potrebné rady, servis a prípadnú pomoc.

Na požiadanie Vám zariadenie pošleme ako stavebnicu, ktorá bude lacnejšia.

Zariadenie má nasledujúce rozšírené funkcie :

- ochrana batérie pred hlbokým vybíjaním a následným poškodením

- nabíjanie batérií z fotovoltaických panelov a v prípade nedostatku svetla z rozvodnej siete

- sieť, alebo benzínový generátor sa v zariadení využíva ako záložný zdroj a prioritne sa spotrebováva vlastná energia vyrobená z fotovoltaických panelov

- možnosť okamžitého využitia energie vyrobenej z panelov alebo batérie s výkonom 4,5 kW/ pri 5000 VA/

- možnosť využívania systému na ohrev úžitkovej vody pomocou elektrického ohrievača vody

- zariadenie je postavené tak, že do výkonu 4,5 kW napája dom v 1 f režime a pri prekročení uvedeného výkonu sa automaticky prepne do 3 f režimu, čím sa zvýši výkon zariadenia na potrebnú dobu o energiu odoberanú zo siete. Po určitom nastavenom čase sa znova prepne do 1 f režimu a napája celý dom.

- pri výpadku energie zo siete je napájanie domu zabezpečené z akumulátorov a tak zariadenie plní aj funkciu UPS

Zariadenie je schopné denne vyrobiť 10 - 20 kWh elektrickej energie /v závyslosti na počte pripojených panelov/, čo je dostatočné pre využitie v bežnej domácnosti. Menič hravo zvláda obslúžiť spotrebiče ako je chladnička, mraznička, pračka, mikrovlna rúra, varná kanvica, televízor, počítač, vysávač, malé ručné náradie ako je vŕtačka, rozbrusovačka a pod.. Zariadenie má výkonnú batériu, ktorá je schopná dodať približne 8 kVAh elektrickej energie. To dostatočne zabezpečí domácnosť vo večerných hodinách na svietenie, pozeranie TV, či prácu s pc. Akumulátor je možné denne vybíjať a opäť nabíjať v rozsahu 80 % s počtom 2000 a viac nabíjacích cyklov. Pri nižšom stupni vybitia batérie sa počet vybíjacích cyklov zvýši /podľa výrobcu/.

Podľa svetelných podmienok je zariadenie schopné za rok vyrobiť 3000 - 4500 kWh energie. To môže predstavovať približne 40 - 80% spotreby elektrickej energie bežnej domácnosti v rodinnom dome. Zariadenie je navrhnuté tak, že sa dá ľahko rozšíriť, či už pridaním fotovoltických panelov, zvýšiť výkon pridaním ďalšieho meniča rovnakého typu až do počtu 6 kusov, alebo aj zvýšiť kapacitu akumulátora.

V prípade záujmu o ďalšie informácie nás prosím kontaktujte na adrese : fve@simplegreen.sk , alebo telefonicky na mobile 0905 719 589

Uvedené zariadenie spĺňa technické požiadavky stanované zákonom pri záujme o štátnu dotáciu na fotovoltaické zariadenia. Máme taktiež potrebné Osvedčenie vydané Ministerstvom hospodárstva na požiadanie o uvedenú dotáciu.
