Hybridná, fotovoltaická elektrárnička je určená na napájanie panelového bytu, menšieho rodinného domu, prípadne na iný objekt, nevyžadujúci nárazovo veľké množstvo elektrickej energie. Má schopnosť vyrobiť dostatok energie do priamej spotreby a prebytočnú energiu ukladá do primerane veľkej, 2,4 kVAh LiFePO4 batérie na neskoršie /nočné/ využitie. Zariadenie je dimenzované tak, že je možné pred montážou zvoliť si, aký výkonný menič chceme použiť. Pri týchto malých meničoch je možné zvoliť si 800 VA, 1200 VA, 1600 VA a 2000 VA menič. V uvedenej zostave je navrhnutý menič 800 VA. O niekoľko dní bude toto zariadenie namontované do panelákového 3 - izbového bytu, kde bude pripojené do bytového rozvodu a bude napájať celý byt. V súprave sa používa hybridný menič, ktorý prednostne využíva energiu z panelov a podľa potreby pri nedostatku výkonu si doplní chýbajúcu energiu zo siete a to tak, že buď pripojí sieťovú nabíjačku a pomáha s dobíjaním batérie, alebo pri väčších spotrebičoch, ako je pračka, rýchlovarná konvica, vysávač, mikrovlná rúra sa prepne priamo na sieť a napája tieto spotrebiče priamo za siete. Po odpojení týchto veľkých spotrebičov sa zariadenie opäť prepne na napájanie z batérie a takto úsporne napája všetky zostávajúce spotrebiče, ako je chladnička, televízor, rádio, svetlá, počítače, WiFi a pod. Treba tiež zdôrazniť, že tento menič nedodáva prebytočnú energiu do siete. Voči sieti sa správa ako spotrebič, teda na jeho použitie a pripojenie k sieti nie je potrebné povolenie od rozvodných závodov. Hybridný menič využíva sieť ako záložný zdroj energie. V priebehu dňa je prioritne spotrebovaná energia z 2 ks 250 Wp panelov. Pokiaľ nie je energia spotrebovaná spotrebičmi, tak sa nabíjajú akumulátory, ktoré zabezpečia napájanie bytu v nočných hodinách.

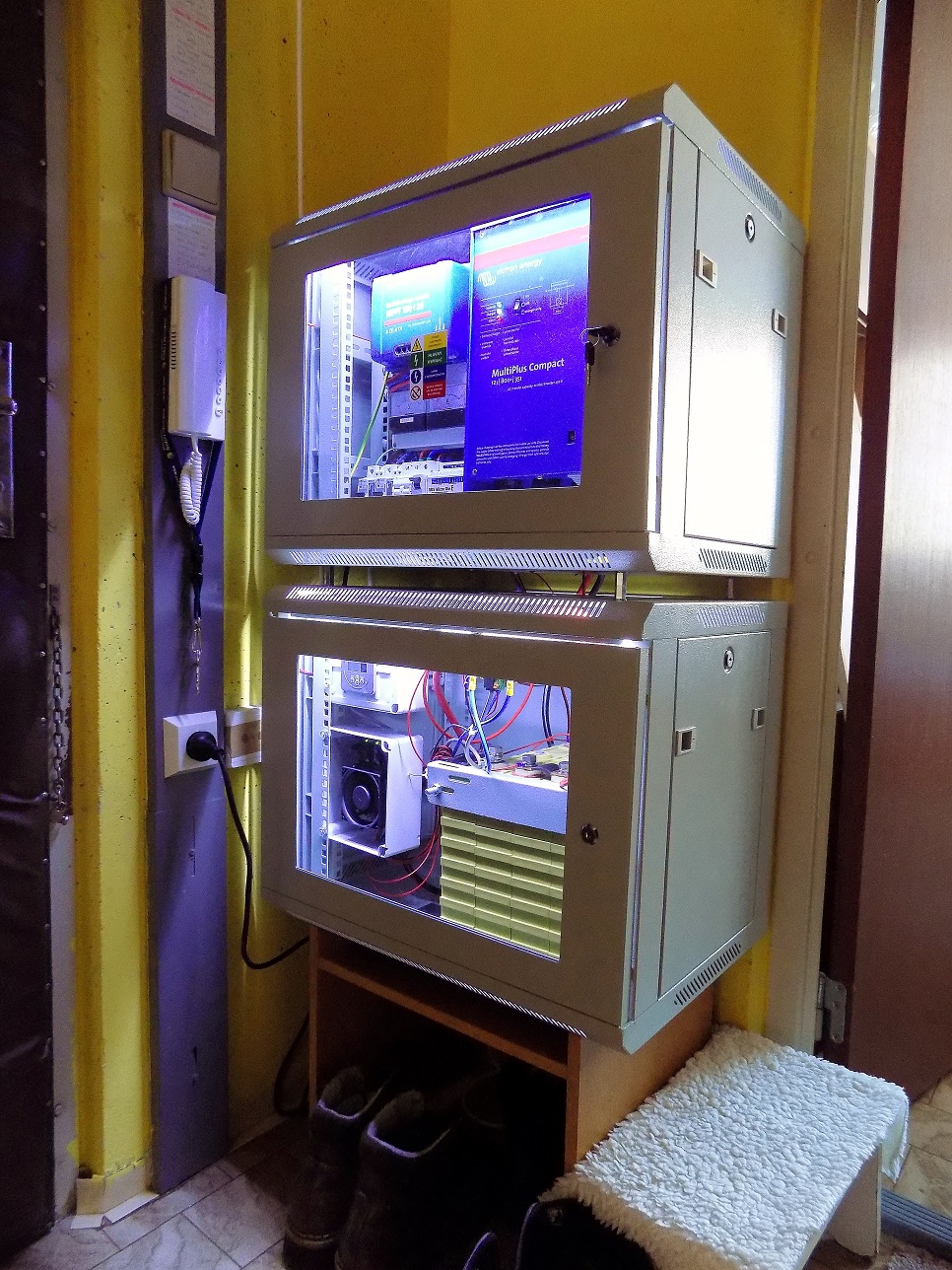

Zariadenie sme postavili ako modulovú stavebnicu, ktorú podľa výberu zákazníka namontujeme u nás vo firme a tým skrátime čas montáže u zákazníka na minimálnu dobu. Konkrétne toto zariadenie je zložené z dvoch modulov.

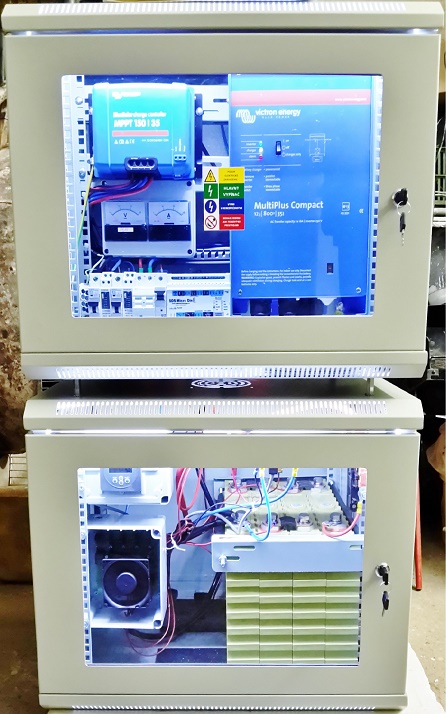

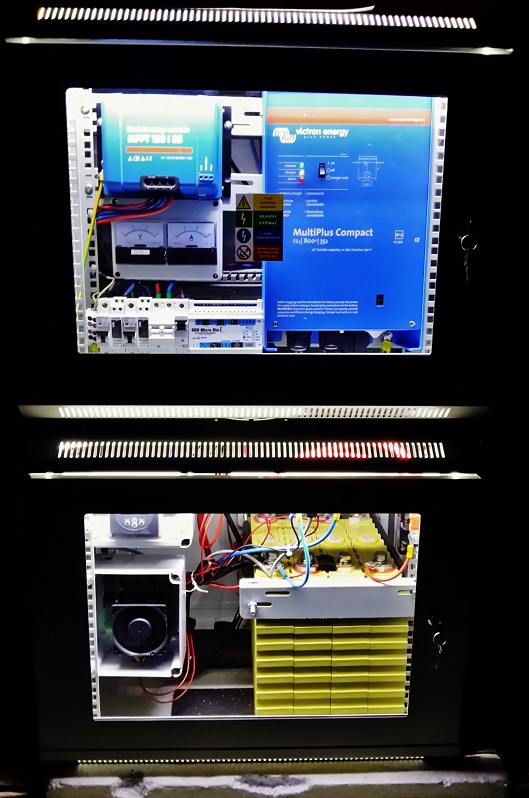

V dolnom module je umiestnená LiFePO4 batéria, zložená zo 4 kusov článkov s napätím 3,2 V/200 Ah spolu s nabíjacou elektronikou - balancerom, ktorý zabezpečuje rovnomerné nabíjanie jednotlivých článkov. Ďalej je tu umiestnený batériový monitor, ktorý sleduje stav nabitia batérie, poskytuje informácie o % zostatku využiteľnej kapacity batérie, eviduje množstvo dodanej enrgie z panelov a množstvo vydanej energie v kWh do meniča za sledovaný časový úsek a podáva ďalšie užitočné informácie o stave batérie, ako je veľkosť nabíjacieho prúdu, nabíjací výkon z panelov, aktuálne napätie akumulátora a pod. Taktiež je tu umiestnená výkonová tavná poistka, ktorá chráni ostatné zariadenia pripojené k batérii a umožňuje v prípade potreby odpojiť akumulátor od zvyšku elektrárne. Na žiadosť zákazníka možno do tohto modulu namontovať miesto LiFePO4 akumulátora olovený akumulátor. Skriňa je vybavená odvetrávacím a chladiacim ventilátorom. Do skrine sme namontovali aj prídavné osvetlenie, aby bolo možné manipulovať s jednolivými komponentami pri dobrom osvetlení.

V hormon module je namontovaný samotný hybridný menič, súčasťou ktorého je aj sieťová nabíjačka, zabezpečujúca záložné nabíjanie z rozvodnej siete, alebo z iného zdroja, ako je elektrocentrála. Ako už bolo vyššie uvedené, tento menič je možné podľa potreby zákazníka vymeniť za výkonnejší typ. Okrem meniča je tu namontovaný výkonný a veľmi účinný regulátor nabíjania MPPT, ktorý zabezpečí efektívne nabíjanie akumulátora z fotovoltaických panelov, ktoré sú súčasťou dodanej FVE. Namontovaný typ umožňuje pripojenie 500 Wp pri napätí batérie 12 V. Pri akumulátore s napätím 24 V možno cez uvedený regulátor pripojiť až 1000 Wp a pri napätí 48 V možno pripojiť až 2000 Wp. Regulátor pri svojej činnosti indikuje stav nabíjania pomocou 3 kontroliek, ktoré udávajú fázu, v ktorej sa nabíjanie nachádza. Naviac je zariadenie ešte vybavené panelovým Voltmetrom a Ampérmetrom, ktoré pri nabíjaní indikujú okamžitú hodnotu napätia a prúdu dodávanú panelmi. Tak môže zákazník zistiť, či panely dodávajú, alebo nedodávajú energiu. Okrem uvedených zariadení sme tento modul vybavili ešte 2 ks 16 A ističov, ktoré istia vstup do meniča zo siete a výstup z meniča do spotrebičov, 1 ks dvojpólového ističa, ktorý slúži zároveň ako odpojovač panelov, vypínač na zapnutie a vypnutie osvetlenia. K ističom sú pripojené aj 2 ks elektromerov, z ktorých jeden merá množstvo energie odobranej zo siete a druhý merá celkové množstvo energie odobranej z meniča do bytového rozvodu. Z rozdielu hodnôt týchto meradiel možno vypočítať množstvo energie odobratej z batérie. Túto hodnotu však možno ziskať z monitoru batérie. Výstupné hodnoty z týchto meradiel možno potom pomocou modulu SDS Mikro DIN E spracovávať, prenášať do počítača, robiť štatistiky spotreby a pod. SDS Mikro však umožňuje vykonávať rôzne iné merania, ako je kontrola napätia, meranie teploty, zbierať data z vodomeru a podobne.

Takto pripravené zariadenie privezieme k zákazníkovi, namontujeme konštrukciu s panelmi na strechu, pripojíme panely k zariadeniu, pripojíme zariadenie do elektrického rozvodu bytu, alebo domu a je hotovo. Súčasťou dodávky bude aj vykonaná revízia zariadenia, ktoré už dovezieme s týmto dokumentom.

Zariadenie obsahuje nasledujúce komponenty :

2 x Fotovoltaický panel 250Wp/30V, alebo iná kombinácia výkonovo menších panelov do uvedeného výkonu

1 x hliníková konštrukcia na montáž panelov

1 x MPPT regulátor nabíjania

4 x LiFePO4 akumulátora 12 V/200 Ah - 2400VAh s balancerom nabíjania, monitorovacím meradlom a tavnou poistkou

1 x Menič/Nabíjač  Victron Energy Multiplus C 12V/800 VA/35-16A /pri objednávke možno zvoliť menič do 2000 VA/

1x Dvojpólový poistný odpojovač panelov 40 A

2 x Ištalačná debna na montáž ističov, odpojovača, elektromerov a SDS Mikro

1 x pár vodičov v dĺžke 15 m na pripojenie panelov

Spotrebný elektroinštalačný materiál.

Zariadenie možno na želania zákazníka vybaviť aj inými prístrojmi.

V cene zariadenia je obhliadka miesta určeného pre motáž, návrh konkrétneho systému, spracovanie potrebnej dokumentácie /projektu/ doprava zariadenia na miesto určenia, montáž, pripojenie zariadenia do domového rozvodu a revízia elektrického rozvodu. Po motáži nasleduje zaškolenie a inštruktáž. Odovzdaním zariadenia naša starostlivosť o zákazníka nekončí. Nasleduje mesačná skúšobná prevádzka, v priebehu ktorej sa zariadenie testuje a v prípade vzniku závad sa tieto odstránia. Až potom začína plnohodnotná prevádzka, ktorú si už riadi zákazník sám. Naďalej však zostávame s užívateľom v kontakte, poskytujeme mu potrebné rady, servis a prípadnú pomoc.

Zariadenie má nasledujúce rozšírené funkcie :

- ochrana batérie pred hlbokým vybíjaním a následným poškodením

- nabíjanie batérií z fotovoltaických panelov a v prípade nedostatku svetla z rozvodnej siete, alebo elektrocentrály

- sieť, alebo benzínový generátor sa v zariadení využíva ako záložný zdroj, ale prioritne sa spotrebováva vlastná energia vyrobená z fotovoltaických panelov, alebo uložená v akumulátore.

- zariadenie trvalo plní funkciu UPS a priebežne sa dobíja z pripojených zdrojov

- možnosť okamžitého využitia energie vyrobenej z panelov alebo z batérie alebo zo siete

- veľmi rýchle prepínanie medzi sieťou a akumulátorom a to zabezpečí, že väčšina spotrebičov túto zmenu vôbec nezaznamená

- možnosť sledovania výroby elektrickej energie pomocou vstvaných maradiel, alebo sledovanie cez internet

- spracovávanie štatistiky spotreby energie

- automatizovaný chod zariadenia. Zariadenie po správnom nastavení pracuje bez nutnosti obsluhy v automatizovanom režime

Zariadenie je schopné denne vyrobiť do 0,6 do 6 kWh elektrickej energie v závyslosti na ročnom období. Približne asi 8 mesiacov v roku to je dostatočné pre využitie v bežnej domácnosti. Menič hravo zvláda obslúžiť spotrebiče, ako je chladnička, televízor, počítač, malé ručné náradie ako je vŕtačka, rozbrusovačka a pod.. S využitím energie zo siete zvládne aj pračku, vysávač, mikrovlnku, varnú konvicu. Zariadenie má dostatočne výkonnú batériu, ktorá je schopná dodať približne 2,4 kWh elektrickej energie. To dostatočne zabezpečí domácnosť vo večerných hodinách na svietenie, pozeranie TV, či prácu s pc. Akumulátor je možné denne vybíjať a opäť nabíjať v rozsahu 70 %  - 80 % kapacity akumulátora s počtom viac ako 2000 nabíjacích cyklov. Pri nižšom stupni vybitia batérie sa počet vybíjacích cyklov ešte zvýši.

Podľa svetelných podmienok je zariadenie schopné za rok vyrobiť 1200 - 1500 kWh energie. To môže predstvavovať približne 30 - 70% spotreby elektrickej energie bežnej domácnosti v byte, alebo malom rodinnom dome, kde sa nevykuruje elektrickou energiou.
