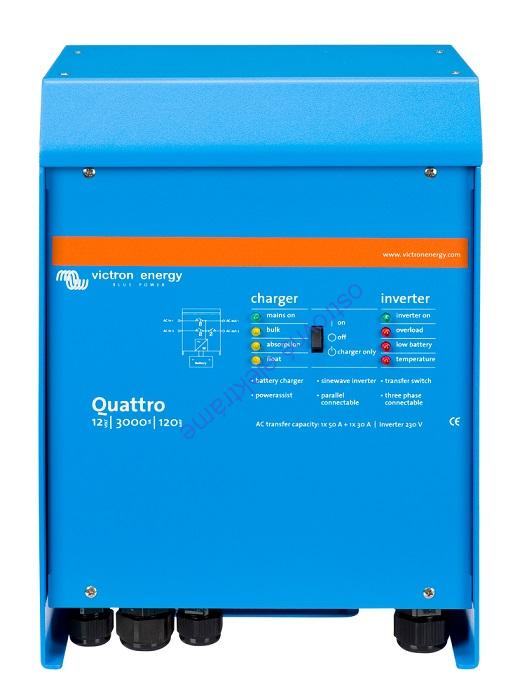

Základný rozdiel medzi jednotkou MultiPlus a Quattro: MultiPlus má k dispozícii jeden AC vstup (napríklad pre pripojenie elektrocentrály alebo distribučnej siete), Quattro má 2 AC vstupy (napríklad pre pripojenie distribučnej siete a elektrocentrály súčasně).



Jednotka Quattro je vybavená dvomi AC vstupmi na pripojenie distribučnej siete a napr. generátora.



Quattro je vybavený dvomi AC výstupmi. Hlavný výstup AC1 zaistí dodávku energie bez prerušeniia. Napr. v režime UPS Quattro prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.

Druhý výstup je funkčný len vtedy, ak je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je možné připojiť k tomuto výstupu a bude napájaná iba z AC zdroja.

Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Software riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohoto, Quattro môže nabíjať druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora. Quattro je určený na nabíjanie všetkých typov olovených, alkalických aj lithiových batérií.



Až 6 jednotiek Quattro môže pracovať paralélne k dosiahnutiu vyššieho výkonu. Šesť x jednotiek Quattro 48/10000/140 napríklad poskytuje 48 kW / 60 kVA výkon a 840 A nabíjaciu kapacitu.


Tri jednotky rovnakého typu môžu byť konfigurované pre trojfázovú prevádzku. Ale to nie je všetko: je možné paralélne pripojiť až 6 setov troch jednotiek a získať tak výkon až 144 kW / 180 kVA meniča a 2500A nabíjaciu kapacitu.


Quattro zabráni preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzenej el. prípojky. Ak by malo dôjsť k preťaženiu vstupého AC zdroja prúdu, bude v prvom rade automaticky znížený nabíjací prúd do batérie. V druhom rade potom dochádza k posilneniu výstupného AC prúdu prúdom odoberaným z batérie.



AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete.

Quattro sa môže použiť ako v off-grid (ostrovných) systémoch, tak aj vo fotovoltaických systémoch pripojených k distribučnej sieti. Quattro nie je vybavený vstupom pre FV pole, je však predurčený k spolupráci s MPPT regulátormi (DC coupling systémami) alebo sieťovými meničmi (AC coupling systémami).



- V prípade samostatnej napr. UPS inštalácie, je možné urobiť jednoduché nastavenie behom niekoľkých minút pomocou prepínačov DIP.

- Paralélne a trojfázové aplikácie sa môžu nakonfigurovať pomocou softwaru VE.Bus Quick Configure a softwaru VE.Bus System Configurator.

- Off-grid a hybridné FV inštalácie pre vlastnú spotrebu, ktoré zahŕňajú sieťové striedače alebo solárne nabíjače MPPT, je možné nakonfigurovať pomocou Asistenta (špecializovaný software pre konkrétne aplikácie).

- Softvare pre konfiguráciu si môžete zadarmo stiahnuť na odkaze (VE.Configure 3): https://www.victronenergy.com/support-and-downloads/software

  Pre uvedený SW budete potrebovať PC komunikačné rozhranie MK3-USB



Sledujte a ovládajte svoj systém lokálne (LAN) alebo na diaľku cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM.
https://vrm.victronenergy.com/landingpage

Prístup je možný z telefónu, tabletu, notebooku alebo počítača s rôznymi operačnými systémami. Neexistuje žiadne obmedzenie úrovne ovládania. Pomocou jedného z nasledovných ovládacích panelov máte k dispozícii monitoring a konfiguráciu systému z akéhokoľvek miesta na svete:  Color Control GX  alebo Venus GX
