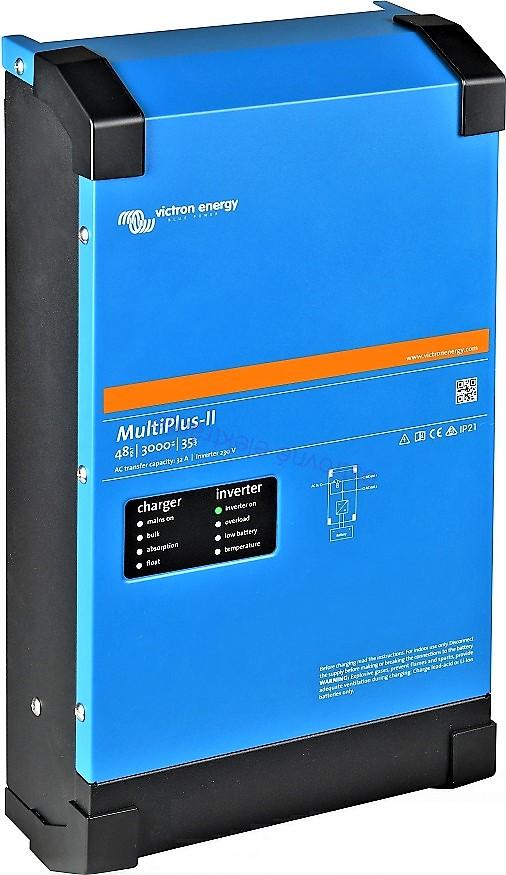

MultiPlus-II kombinuje funkcie MultiPlus a MultiGrid
Má všetky možnosti a schopnosti jednotky MultiPlus, naviac má možnosť pripojiť externé prúdové čidlo pre vykonávanie funkcie PowerControl a PowerAssist s optimalizáciou vlastnej spotreby (max. 32A z jednej fázy). Má tiež všetky funkcie jednotky MultiGrid so zabudovanou tzv. anti-islanding ochranou na svojom AC vstupe – posilnená ochrana proti nežiadúcej dodávke do distribučnej siete v prípade jej výpadku, alebo odstávky.
ESS: Systém na skladovanie energie
MultiPlus-II je kľúčovym prvkom v systéme Victron ESS, který poskytuje flexibilitu pri kombinácii so solárnym MPPT regulátorom alebo so sieťovým FV meničom.
MultiPlus-II, je kombináciou striedača a nabíjačky v jednom elegantnom vyhotovení. Je vybavený meničom so sínusovým výstupným napätím 230 V, adaptívnou nabíjačkou akumulátora, hybridnou technológiou PowerAssist a dalšími funkciami pre ľahkú integrace do rôznych typov systémov.
Jeden AC vstup
MultiPlus-II je vybaveny AC vstupom 230 V pre pripojenie energie z distribučnej siete alebo z elektrocentrály. Pokiaľ je potrebné pripojiť dva zdroje energie na AC vstupy, potom zvolíme jednotku Quattro.
Dva AC výstupy
MultiPlus-II je vybavený dvoma AC výstupmi 230 V. Hlavný výstup AC OUT 1 zabezpečí dodávku energie bez prerušenia napájení, t.j. zo siete, alebo z meniča. V režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekund) v prípade, že nastane výpadok energie z distribučnej siete, alebo z generátora. Druhý výstup AC OUT 2 je funkčný iba vtedy, keď je k dispozici energia na vstupe AC IN (zo siete alebo z generátora). Spotrebič, který by rýchle vybil akumulátory, ako napr. ohrievač vody, je takto možno pripojiť k tomuto 2. výstupu a bude napájaný iba z AC siete.
Štyri stupne nabíjania pomocou vstavanej adaptivnej nabíjačky s dvoma výstupmi pre nabíjanie baterie.
Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Software riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie a pridáva štvrtý stupeň dobíjania - udržiavacie nabíjanie. Okrem toho môže MultiPlus-II nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovaciu batériu generátora s maximálnym nabíjacím proudem 4 A. MultiPlus-II je určený pre nabíjanie všetkých typov olovených, alkalických a tiež lithiových baterií.
Takmer neobmezený výkon vďaka paralelnej prevádzke viacerých strojov
Tieto stroje, rovnako ako ich predchodcovia, umožňujú paralelnú prevádzku až 6 ks strojov rovnakého typu, čím sa dosiahne vyšší výkon, bez nutnosti kupovať výkonnejšie zariadenie.
Trojfázová prevádzka
Tri rovnaké jednotky môžu byť nakonfigurované do trojfázovej prevádzky s fázovým posuvom. To však nie je všetko. Tak, ako sa píše v predošlom odstavci, možno zo 6 paralelne spojených jednotiek vytvoriť jednu fázu. Trofázový systém potom môže tvoriť až 18 strojov so súhrnym, trvalým, výstupným výkonom 43,2 kW/54 kVA a nabíjacim výkonom 630 A.
Vínimočné vlastnosti funkcií PowerControl a PowerAssist
MultiPlus-II zabráni preťaženiu výkonovo obmedzeného AC zdroje napr. proudovo obmedzenej el. prípojky alebo generátora. Pokiaľ by malo dôjsť k preťaženiu veľkým odberom prúdu na vstupe z AC zdroja, bude v prvom kroku automaticky zníženy nabíjaci prúd do batérie (PowerControl). Energia pre nabíjanie bude presunutá na napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z baterie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja a z baterie (meniča).
Slnečná energia
AC energiu môžeme mať k dispozicii aj v prípade výpadku distribučnej siete. MuliPlus-II môže byť použitý rovnako v off-grid (ostrovných) systémoch, ako aj vo fotovoltických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom z FV panelov, je však predurčený ku spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe.
Konfigurovanie systému
- Pri jednoduchej inštalácia napr. ako UPS, možno nastavenie vykonať ľahko pomocou DIP prepínačov v MultiPlusu-II alebo softwareom pomocou VE.Configure 3 a PC.
- Paralelné a trojfázové aplikácie možno nakonfigurovť pomocou softwaru VE.Bus Quick Configure (do 3 jednotiek) alebo zložitejšie systémy pomocou softwareu VE.Bus System Configurator (nad 3 jednotky) a PC.
- Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo MPPT nabíjače, možno konfigurovať pomocou softwareu VE.Configure 3 s využitím príslušných asistentov (specializované funkce).
- MultiPlus-II disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celú radu doplnkových funkcií
Vzdialený monitoring a konfigurácia systémov
Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu. Prístup môže byť realizovaný tiež z mobilného telefónu, tabletu, notebooku alebo stolného počítača pri použití rôznych operačných systémov. Pre vzdialený prístup potrebujeme do systému zapojiť jeden z ovládacích panelov a to Color Control GX, alebo Venus GX. Tieto zariadenia tiež zajisťujú počítanie stavu nabitia batérie v % (SOC).
MultiPlus-II ponúka niekoľko variantov prevádzky a je schopný ponúknuť riešenia na mnoho užívatelských požiadaviek. Uvádzame niekoľko príkladov zapojenia systému :
1. Základná inštalácia jednotky MultiPlus-II s externým digitálnym, multifunkčným panelom (voliteľné). Toto zapojenie sa používa prevážne v prípadoch systémov, kedy nie je dostupná sieť (typické zapojenie v karavanoch, na lodiach a pod.). Zariadenie pracuje v režime UPS. Spotrebiče zapojené na výstupe AC OUT 1 sú napájené jednak zo siete (prednostne, keď je prítomná), ale aj z batérie (pri výpadku siete). Spotrebiče pripojené na výstup AC OUT 2 sú napájané iba zo siete. Pri výpadku siete sú odstavené z prevádzky a nie sú napájené. Viď obrázok nižšie.
![](/fotky29304/MGII_1.png)
2. Hybridný systém ESS (Energy Storage System - Systém skladovania energie) - DC coupling zapojenie s použitím MPPT solárneho regulátora. Spotrebiče na AC OUT 1 sú napájané prednostne z fotovoltiky a/alebo batérie. V prípade nedostatku energie z týchto zdrojov alebo pri preťažení meniča sa do zásobovania energiou zapojí aj sieť. Pri výpadku siete prejde zariadenie do režimu ako v ostrovnom zapojení a spotrebiče sú napájané iba z fotovoltiky a/alebo z batérie (v prípade, že je dostatok energie a nie je preťažený menič). Spotrebiče na AC OUT 2 sú tiež napájané prednostne z fotovoltiky a/alebo batérie, v prípade nedostatku tejto energie alebo pri preťažení meniča aj zo siete. Pri výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltika pri výpadku siete vyrába energiu, ale je dodávaná iba do výstupu AC OUT 1.
![](/fotky29304/MGII_3.png)
3. Hybridný solárny systém ESS (Energy Storage System) – AC coupling s použitím sieťového FV meniča, umiestneného na AC OUT 1 výstupe (iba meniče značky Fronius). Spotrebiče na AC OUT 1 sú napájané najprv z fotovoltiky a/alebo batérie. V prípade nedostatku energie z panelov alebo preťaženia meniča aj zo siete. Pri výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotřebiče na AC OUT 2 sú tiež napájane prednostne z fotovoltiky a/alebo batérie. Pri nedostatku tejto energie alebo preťažení meniča aj zo siete. Pri výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltika pri výpadku siete vyrába energiu. MultiPlus-II dokáže nabíjať batériu z fotovoltiky aj cez svoj AC výstup a v prípade potreby (malá spotreba, nabitá bateria) regulovať výkon sieťového meniča pomocou zmeny frekvencie alebo dátovo.
![](/fotky29304/MGII_5.png)
4. Možný je aj koncept umiestnenia sieťového meniča na AC vstup. Rovnako je možná aj paralelná topológia, teda že MultiPlus-II je pripojený k sieti a spotrebičom iba cez AC vstup (AC výstupy sú nepoužívané). Odber energie zo siete a/alebo solárna energia pre dobíjanie batérie a napájanie spotrebičov sa deje iba cez toto jedno pripojenie.
