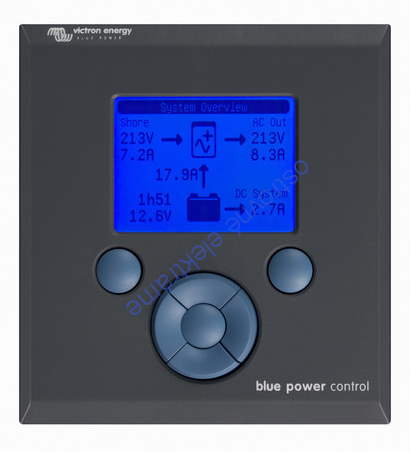

VE.Net Blue Power Control GX panel je sofistikované zariadenie s jasnými a zrozumiteľnými informáciami o vašom systéme. Panel dovoľuje napojenie na Victron zariadenie s VE bus pripojením. Konkrétne ide o všetky typy meničov/nabíjačiek rady MultiPlus a Quattro a ďalej všetky typy meničov rady Phoenix s VE bus pripojením. Panel monitoruje a zobrazuje funkčné stavy pripojeného zariadenia a umožňuje v širokom rozsahu ich softwarové nastavovanie a riadenie.

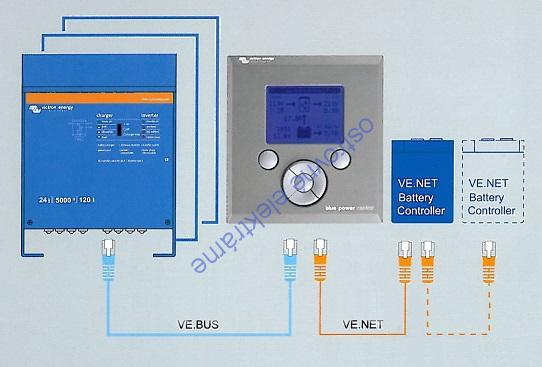

Panel je možné pripojiť k jednej či viac batériám pre sledovanie jej funkčných stavov. Batéria sa pripája k panelu pomocou VE.Net pripojenia za pomoci VE.net Battery Controller 12/24/48V alebo VE.Net Battery Controller 70-350V (vyššie napájacie napätie).



Integrovaný prevodník z VE.Bus na VE.Net (VVC funkcia) dovoľuje vzájomnú komunikáciu medzi zariadeniami, ich nastavovanie a vizualizáciu na paneli. VE.Net sieť tak umožňuje navzájom prepájať jednotlivé zariadenia a optimalizovať ich chod a uľahčuje ich vizualizáciu. Je možné aj vzájomné prepojenie viacerých panelov pre vizualizáciu a riadenie zložitejších systémov.



Podsvietený displej je prispôsobiteľný a ovládanie je intuitívne pre maximálny komfort a prehľad.



Panel je ľahko inštalovateľný formou zabudovania.



Súčasťou dodávky je:

-          vlastný panel

-          manuál

-          montážna predloha pre inštaláciu

-          štyri šróby pre upevnenie na stenu



VE.Net

Maximálna dĺžka káblu: 100 m

Typ pripájacieho káblu: RJ-45 UTP

Spôsob pripojenia zariadenia: do kruhu alebo hviezdice



VE.Bus

Maximálna dĺžka káblu: 100 m

Typ pripájacieho káblu: RJ-45 UTP

Spôsob pripojenia zariadenia: priame napojenie jedného zariadenia

Rozsah napájacieho napätia: 9 – 70 V DC

Spotreba energie pri 12 V (VVC aktivované):

-          režim standby: < 1mA

-          podsvietenie vypnuté: 55 mA

-          podsvietenie zapnuté: 70 mA



Spotreba energie pri 12 V (VVC deaktivované):

-          režim standby: < 1mA

-          podsvietenie vypnuté: 70 mA

-          podsvietenie zapnuté: 85 mA

Rozsah pracovných teplôt: - 20 až + 50 °C



Vonkajší rozmer krytu: 120 x 130 mm (šírka x výška)

Rozmer tela: 100 x 110 mm (šírka x výška)

Rozmer displeja: 59 x 44 mm

Hmotnosť: 0,28 kg

Materiál krytu: plast
